穿越機組成及類別

導讀：本文主要介紹穿越機的架構組成及對應類別。

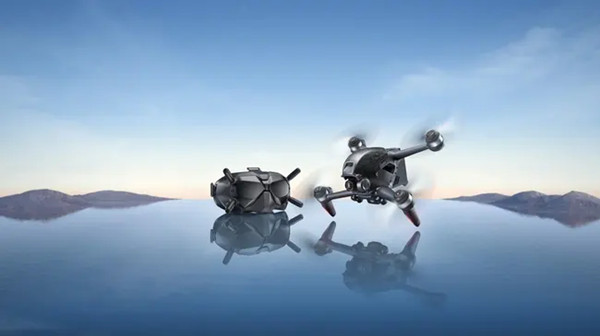

穿越機

穿越機也叫小型高速四旋翼飛行器，一般Fpv（first person view第一視角）操作。相對于一般飛行器體積小、重量輕、高推比、大機動飛行速度高達160~200km/h。

穿越機組成

穿越機組成分為機架、圖傳、動力系統。其中動力系統由電池，電機，電調，螺旋槳組成。

1、機架

穿越機的飛行平臺，為所有設備的安裝提供基準，高強度的機架能保證在穿越機炸機減少一定損失。材質是碳纖維，性能指標是高強度，低重量，小風阻。

2、電機

穿越機所用電機為無刷電機，需要電調提供高頻率變相的交流電驅動。主要類別有2207 2306。kv1700用于長航時穿越機（支持4~6s）。kv2450 用于多用于freestyle 少部分人用于競速（支持4~5s）。kv2650 用于多用于競速，少部分人用于freestyle（僅4s）。以2207 2650kv為例，前兩位數22為定子的直徑，后兩位數07為定子的高度，2650kv即電壓為1v時電機每分鐘的轉速，當工作電壓為4s（16v）2650kv時，它的轉速為16×2650=42400（0負載情況下的理論轉速）。同理不同kv的電機需搭配不同型號尺寸的螺旋槳以達到額定工作電流，搭配不當會(huì )導致電機不能達到額定工作電流或是超出額定工作電流使電機過熱退磁甚至燒毀。

3、電調

電調全稱無刷電機電子調速器，主要功能為接收飛控信號，輸出高頻交流電調整電機轉速，達到飛控控制飛機飛行姿態的目的。尺寸類別有30*30(5寸飛機 常用)  20*20（3寸螺旋槳飛機）。型號有40a 45a 50a。

4、螺旋槳

螺旋槳以5046為例，前兩位數為槳的尺寸（英寸），50表示5英尺，后兩位數則表示螺距，意為螺旋槳旋轉一周所前進的距離。尺寸從2到7英尺不等，螺距從37~52等（現有配置主要使用5寸螺旋槳，常用型號有5046 5047 5050 5149 5152）因為槳具有極高的消耗，又多為小尺寸的螺旋槳，所以材質多為pc，極少為碳纖維，玻尼龍（玻璃纖維混尼龍）。

5、電池

電池部分需要由強有力的電池進行支持。深圳市格瑞普電池有限公司生產的無人機電池適合無人機各個領域，可為無人機保駕護航。

Tattu系列有常規75C系列，具有對應所有類別穿越機的匹配型號，入門級別容量有220mAh-2300mAh，電壓從1S-6S。

Funfly系列主要針對市場最主流產品，具有更高性?xún)r(jià)比，打擊低價競爭對手主力系列產品。適合初階玩家使用。

Rline競賽系列，目前已更新3個版本(V1-95C和V2-100C和HVV3-120C)，此系列為打造品牌形象的主力系列，產品具備市場中同類產品最高性能。

6、圖傳

圖傳部分圖像傳輸系統、攝像頭和圖傳部分。主要負責把攝像頭拍攝的視頻實時傳輸回來。

穿越機類別

主要以軸距大小區分，不同軸距配置不同系統。室內機：TINY，2寸無刷，3寸機；常規機：210-260（racing及freestyle）；特定機：325（賽事指定及節目錄制）；大型機：X-class。

如今穿越機用途非常廣泛，產品的迭代速度逐步進入平緩期，各類零部件都遇到了相應的瓶頸。與此同時，穿越機開始向多元化發展，滲透各大賽事，各類軸距，各項記錄挑戰等。在賽事趨于成熟并逐步接近白熱化階段。因此，合理的穿越機配置在比賽中越來越重要。以上就是無人機電池生產廠家格瑞普為大家帶來的穿越機組成及類別知識介紹。
