鋰電池的放電曲線介紹

導讀：放電曲線是衡量測試一個電池性能優良度的標準，但是這個鋰電池的放電曲線怎么看呢？

鋰電池放電曲線

用電池的工作電壓做縱坐標，放電時間，或容量，或荷電狀態（SOC），或放電深度（DOD）做橫坐標，繪制而成的曲線稱為放電曲線。充放電曲線中所包含的信息非常豐富，具體包括容量，能量，工作電壓及電壓平臺，電極電勢與荷電狀態的關系等。放電測試時記錄的主要數據就是電流和電壓的時間演變，從這些基礎數據可以獲取很多參數。測定電池的放電曲線，是研究電池性能的基本方法之一，根據放電曲線，可以判斷電池工作性能是否穩定，以及電池在穩定工作時所允許的最大電流。

鋰電池放電曲線階段

放電曲線基本反映電極的狀態，是正負兩個電極狀態變化的疊加。在整個放電過程中鋰電池的電壓曲線可以分為以下 3 個階段：

1、電池在初始階段端電壓快速下降，放電倍率越大，電壓下降的越快；

2、電池電壓進入一個緩慢變化的階段，這段時間稱為電池的平臺區，放電倍率越小，平臺區持續的時間越長，平臺電壓越高，電壓下降越緩慢。

3、在電池電量接近放完時， 電池負載電壓開始急劇下降直至達到放電截止電壓。

鋰電池常見放電曲線

鋰電池放電時，它的工作電壓總是隨著時間的延續而不斷發生變化，放電曲線最基本的形式就是電壓-時間和電流時間曲線，常見的放電曲線還有電壓-容量（比容量）曲線、電壓-能量（比能量）曲線、電壓-SOC曲線等。

1、電壓

鋰離子電池放電測試中，電壓參數主要包括電壓平臺、中值電壓、平均電壓、截止電壓等。

平臺電壓是指電壓變化最小而容量變化較大時對應的電壓值。

中值電壓是電池容量一半時對應的電壓值，對于平臺比較明顯的材料，如磷酸鐵鋰和鈦酸鋰等，中值電壓就是平臺電壓。

截止電壓是是指電池放電時允許的最低電壓，如果電壓低于放電截止電壓后繼續放電，電池兩端的電壓會(huì )迅速下降，形成過度放電，過放電可能造成電極活性物質損傷，失去反應能力，使電池壽命縮短。

2、容量

電池在一定條件下對外作功所能輸出的電能叫做電池的能量，單位一般用wh表示。

電池容量是指一定放電制度下（在一定的放電電流I，放電溫度T，放電截止電壓V條件），電池所放出的電量，表征電池儲存能量的能力，單位是Ah或C。容量受很多引素的影響，如：放電電流、放電溫度等。容量大小是由正負極中活性物質的數量多少來決定的。電池的放電電流越大，輸出的容量減少；電池的放電溫度降低，輸出容量減少。

3、能量

理論能量：電池的放電過程處于平衡狀態，放電電壓保持電動勢(E)數值，且活性物質利用率為100％，在此條件下電池的輸出能量為理論能量，即可逆電池在恒溫恒壓下所做的最大功。

實際能量：電池放電時實際輸出的能量稱為實際能量，室溫下蓄電池以1I1(A)電流放電，達到終止電壓時所放出的能量(Wh)，稱額定能量。

比能量：?jiǎn)挝毁|(zhì)量和單位體積的電池所給出的能量，稱質量比能量或體積比能量，也稱能量密度。單位為wh/kg或wh/L。

4、SOC、DOC

SOC（State of Charge ）為荷電狀態，表示在一定的放電倍率下，電池使用一段時間或長期擱置后剩余容量與其完全充電狀態的容量的比值。

DOD（Depth of Discharge ）為放電深度，表示放電程度的一種量度，為放電容量與總放電容量的百分比。放電深度的高低和電池的壽命有很大的關系：放電深度越深，其壽命就越短。兩者關系為SOC = 100%- DOD。

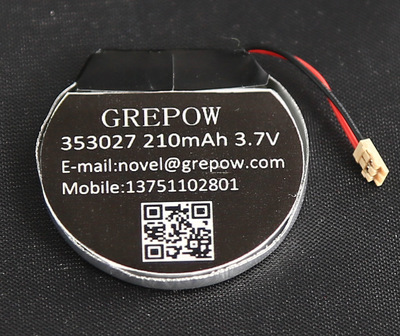

如果您對格瑞普鋰電池（可定制）感興趣，請點擊本頁面右側【在線咨詢】或點擊下圖與我們聯系！

以上就是鋰電池廠家格瑞普為大家帶來的鋰電池的放電曲線介紹。
